内存和缓存的如何聊天

本文将首先介绍缓存的基本概念，然后详细描述内存的结构与工作原理，最后阐述缓存和内存之间的数据通信方式。

不做特殊说明的话，本文涉及到的内容都基于x86体系

说说缓存

为什么需要缓存

从延迟对比 (opens new window)中看，2020年的设备延迟对比如下:

名称	延迟	对比
寄存器	1滴答	如果是2GHz主频的CPU，则时间为1/2G=0.5ns
L1缓存	1ns
L2缓存	4ns	与L1缓存相比，差不多是声速(1224km/h)和高铁(300km/h)的差异， 4倍
Memory	100ns	与L2缓存相比，差不多是高铁(300km/h)和跑步(12km/h)的差别，25倍
SSD	150μs	与内存相比，慢了1500倍，差不多是跑步与蜗牛的区别
HDD	10ms	与内存相比, 慢了10万倍，差不多是战斗机(2500km/h)和乌龟(20m/h)的区别；与SSD相比，慢了60倍，差不多是高铁与走路的区别

可以看出，如果没有L1、L2等缓存的话，CPU的绝大多数时间将耗费在等待内存传输数据上。为了解决这一问题并提高处理速度，各种层次的缓存被引入到系统中，以减少延迟。

直观感受一下Linux的缓存

Linux下Cache Line的信息在/sys/devices/system/cpu/cpu[0-N]/cache/index[0-3]这个目录下，目录下的信息如下表所示:

文件名	解释
coherency_line_size	每个缓存行的大小
size	缓存总大小
level	缓存等级
type	缓存类型(Data、Instruction、Unified)
shared_cpu_list	哪几个CPU共享该缓存
number_of_sets	缓存的组数
ways_of_associativity	每组有多少路

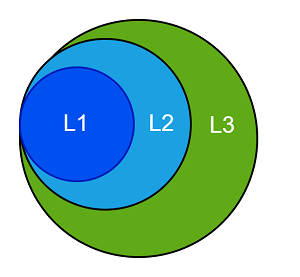

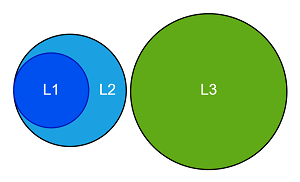

每个CPU对应4个level的cache，一级缓存的指令和数据缓存，二级缓存和三级缓存。如果number_of_sets=64，ways_of_associativity=12，coherency_line_size=64，则size应该等于number_of_sets * ways_of_associativity * coherency_line_size = 64 * 12 * 64 = 48K。 这里需要特别提出的是，通常情况下，L1、L2、L3使用的是Inclusive方式(如下图所示)，但是有的架构设计采用的是Non-Inclusive方式，即两层之间互相不包含数据，比如Intel Skylake的L3 Cache就不包含L2 Cache的数据，这里取决于架构设计。 Inclusive L3为Non-Inclusive

说说内存(以DDR内存为例)

名词解释

• DDR SDRAM: Double Data Rate Synchronous Dynamic Random-Access Memory
  • Double Data Rate的意思是可以在时钟周期的上沿和下沿传递两次数据
  • Dynamic的意思是因为电容的原因需要不停地充电
  • Random-Access就是支持随机访问，如同数组一样可以随机访问，比如树形结构就不支持随机访问
  • Synchronous的意思是，内存控制器(目前已嵌入到了CPU中，早期计算机是放在北桥芯片中)和内存条之间使用相同的时钟新号进行数据传输，确保他们在时序上协同工作
• DIMM(Dual-Inline-Memory-Modules) 双列直插式存储模块，就是内存条本身，两面都有颗粒
• SIMM(Single-Inline-Memory-Module) 单列直插式内存模块，也是内存条，单面有颗粒
• 通道，就是CPU与内存之间的通路，有单通道、三通道、双通道、四通道等，每个通道都有独立的总线
• Cell: 最小的存储单元，存储一个bit的信息，DRAM的一个cell由一个Transistor和一个Capacitor组成，SRAM则最少需要6个Transistor
• Supercell: 若干个cell组成一个supercell，可能是8bit、16bit等，它是内存寻址的最小单元, 注意工业领域并没有看到Cell和Supercell相关的称呼，
• Rank: 提供64位数据能力，这就是内存的1R或者2R
• Bank: 一个基本的数据矩阵管理单元，我查看了金士顿 (opens new window)的相关产品，服务器使用的内存颗粒使用了多bank，台式机/笔记本上内存大多数是一个bank

DRAM内部寻址过程

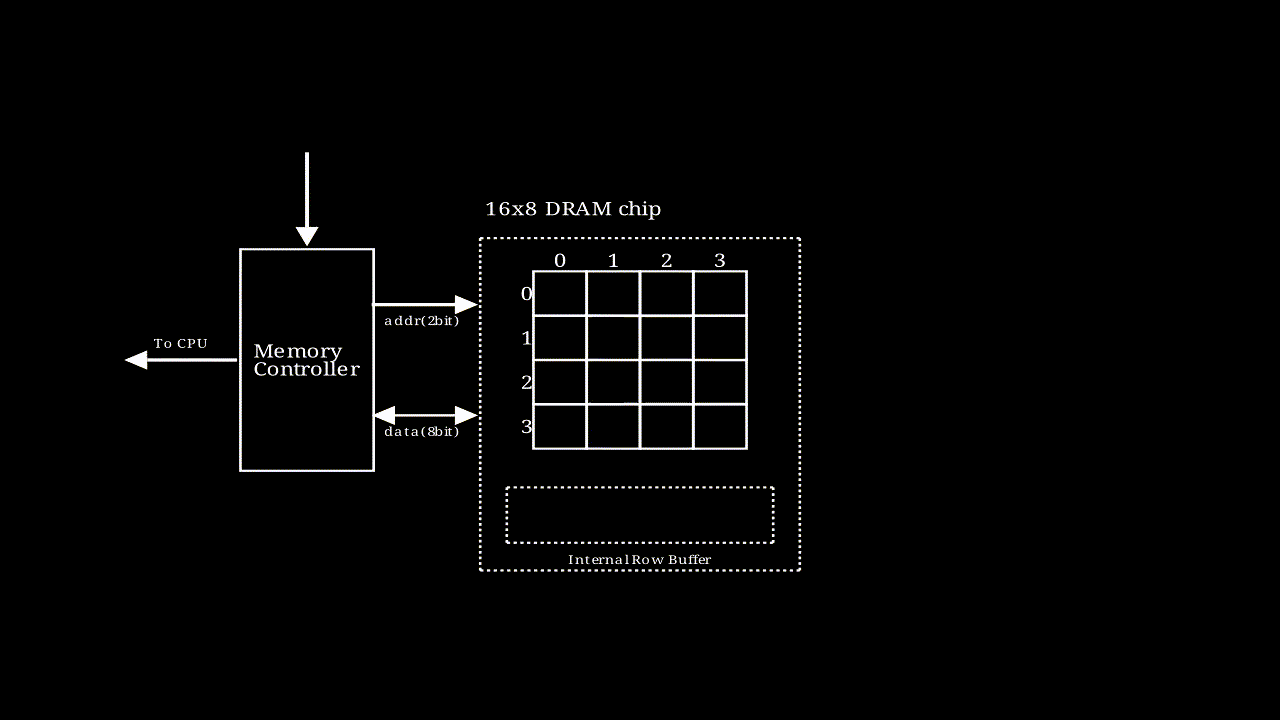

• ， 该动画描述了一个行地址和列地址都是2bit，输出结果为8bit的存储模块的执行过程，图中每个格子是一个supercell
• 如果要输出64bit的数据，只需要将多个这样的模块串联即可。
• 在实际中，需要看一个Chip提供多少位的数据
• 举例子金士顿的一款台式机内存条 (opens new window)，摘录以下片段来看

KVR64A52BD8-64 64GB 2Rx8 8G x 64-Bit PC5-6400 CL52 288-Pin CUDIMM
   This document describes ValueRAM's KVR64A52BD8-64 is a 8G x64-bit (64GB) DDR5-6400 CL52 Clocked Unbuffered DIMMs(CUDIMMs), 2Rx8, memory module, based on sixteen 4G x 8-bit
FBGA components and one Clock Driver (CKD).

从该描述中可以看出，2Rx8 该内存条有个2个Rank，即可以提供两组64地址，8代表每个芯片颗粒是8bit，即最小寻址单元为8bit；8G x 64-bit是有8G个64bit的提供数据的能力，即864/8=64G；sixteen 4G x 8-bit FBGA标识有16个内存颗粒，每个颗粒能提供4G8bit=4GB的数据量，16*4=64GB。另外从2Rx8中也可以算出来16个颗粒，因为有2组，每组需要64/8个颗粒。

• 前面提到了一些概念，他们之间的关系如下，一个内存条可能包含1-n个rank，一个rank中可能有bank或者没有bank，没有bank可以认为一个芯片是一个bank，bank内部是二维矩阵，内存寻址在bank中进行，寻址的最小单位就是supercell或者芯片的位宽。
• 程序员眼中的8B(64bit)大概率上分布在不同的芯片中,除非使用了具有64bit位宽的内存颗粒。

地址如何转化为对内存的具体访问

• 当内存控制器接受到物理地址后，会对地址进行映射，即DDR Memory Mapping，确定地址所在的channel、rank、bank、row、column
• 遗憾的是，Intel并没有公开这种映射关系，参见What's in an Address: Understanding DDR Memory Mapping (opens new window)，How physical addresses map to rows and banks in DRAM (opens new window)，只能进行逆向工程
• 物理地址信息里一定包含了channel、rank、bank、row、column这些信息，至于如何组织的，得具体去分析。

它俩如何聊天

有了缓存之后，CPU和内存之间的物理拓扑大体如下： ，内存控制器已经被集成到CPU中，CPU直接通过内存总线或者说内存通道和内存通信。 我们知道物理地址是一个线性空间，而且比缓存要大很多，缓存如何与内存关联在一起呢，就是使用地址映射，具体如何映射呢，主要有以下三种方式。

映射机制

• 直接映射
  • 一个内存地址只能被映射到特定缓存行中，这种方式缺点就是可能数据会被踢出太快，这也是最简单的方式，因为是1对1的
• 完全关联缓存
  • 某一个内存地址可以被映射到任意一个缓存行，这种方式做数据替换很麻烦或者不现实，这个是1对N的
• 组相联的方式
  • 某一个内存地址可以被映射到一组缓存, 这也是目前使用最多的缓存映射方式，具体应该如何映射，我们将物理地址分为Tag | Index | Offset四个部分，下图以16bit的地址为例，内存按照8个字节分组，Offset部分占用3bit，cache line一共4组，Index占用2bit，剩下的部分为Tag，头部追加valid字段，这样只要很少的空间代价(Tag+Valid)就能缓存8B的数据。。

最后但重要

目前，主流机器的总线宽度为64bit，而内存与CPU之间的最小传输单位是cache line（通常为64B）。即使需要访问一个字节的数据，CPU也会加载整个cache line到缓存中。以下几点需要特别注意：

• L1缓存优先读取: CPU通常从L1缓存中读取数据。如果发生cache miss，数据会从较低级的缓存（如L2或L3）加载到L1缓存，或者直接绕过L1缓存加载到L2或更低级缓存。不过，绕过L1会增加布线复杂度。
• 缓存行传输: 64B的数据需要通过64bit总线进行8次传输（每次8bit）。但并非必须等待8次传输完成才能通知CPU，具体取决于硬件设计。
• 地址对齐: 传输到地址总线的地址通常会对齐到缓存行边界，Offset部分为0。在64bit总线中，地址的后6位必须为0，在32bit总线中，后5位为0。参见Intel® 64 and IA-32 Architectures Software Developer’s Manual (opens new window)

For Intel Core i7 processors and processors based on Intel Core, Intel Atom, and Intel NetBurst microarchitectures,Intel Core Duo, Intel Core Solo and Pentium M processors, the cache lines for the L1 and L2 caches (and L3 caches if supported) are 64 bytes wide. The processor always reads a cache line from system memory beginning on a 64-byte boundary. (A 64-byte aligned cache line begins at an address with its 6 least-significant bits clear.)
The L1 and L2 cache lines in the P6 family and Pentium processors are 32 bytes wide, with cache line reads from system memory beginning on a 32-byte boundary (5 least-significant bits of a memory address clear.)
